| Les détails des cloisons métalliques |

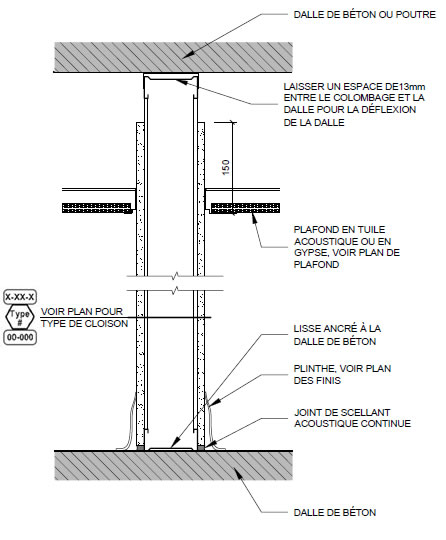

38- Cloison métallique avec un gypse
6'' (150mm) au-dessus du plafond fini
|

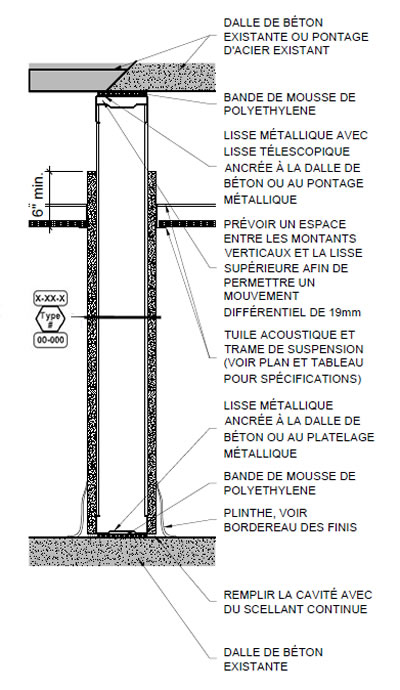

39- Cloison métallique avec un gypse
6'' (150mm) au-dessus du plafond fini
|

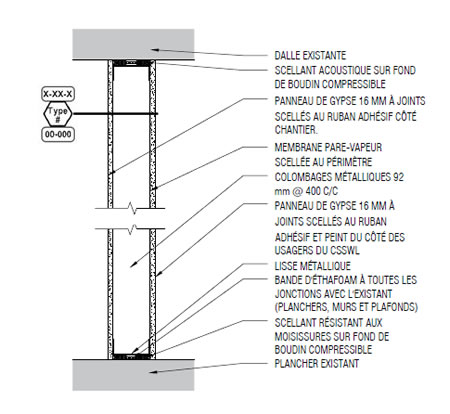

40- Cloison de gypse de dalle à dalle
|

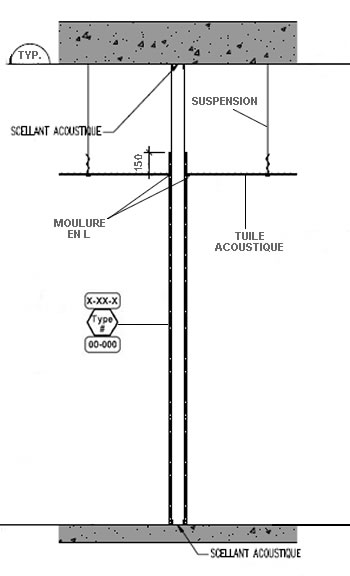

41- Cloison métallique avec un gypse
6'' (150mm) au-dessus
du plafond acoustique
|

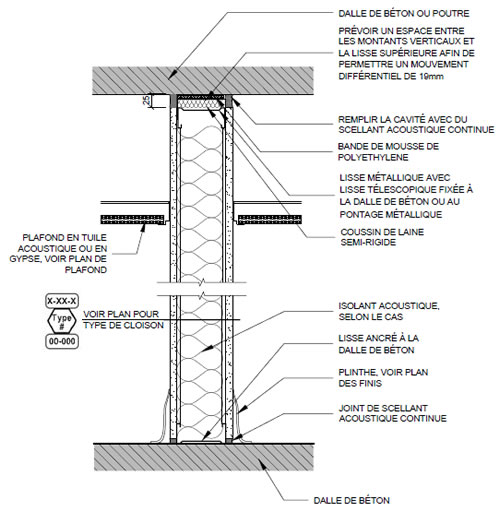

42- Cloison de gypse isolé
de dalle à dalle
|

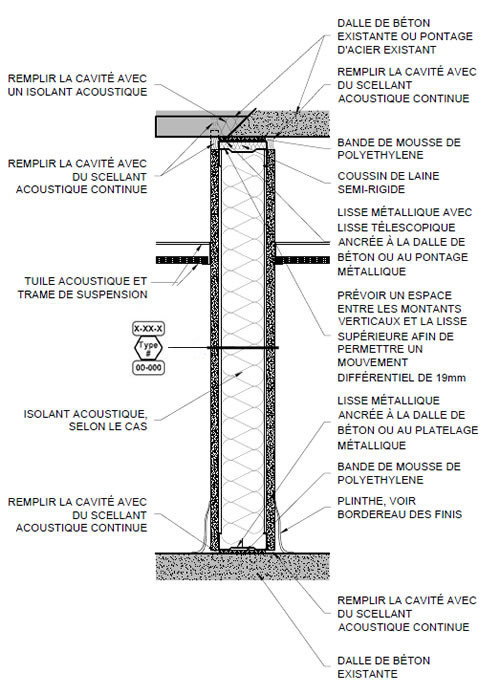

43- Cloison de gypse isolé
de dalle à dalle
|

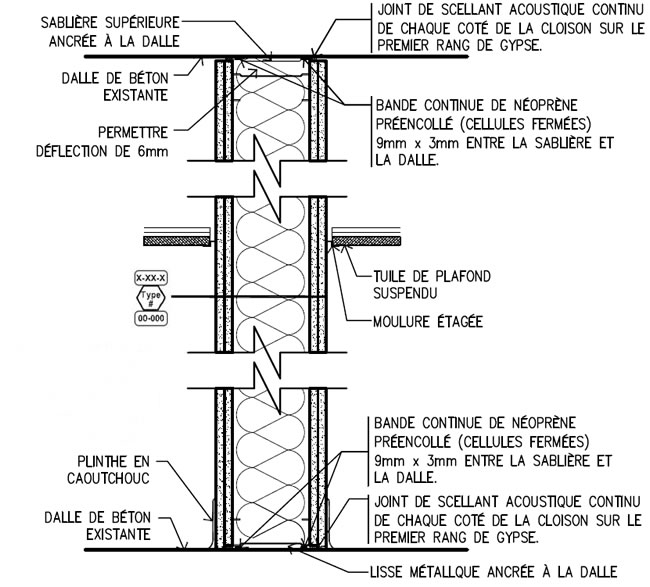

44- Cloison de gypse isolé coupe-feu
de dalle à dalle
|

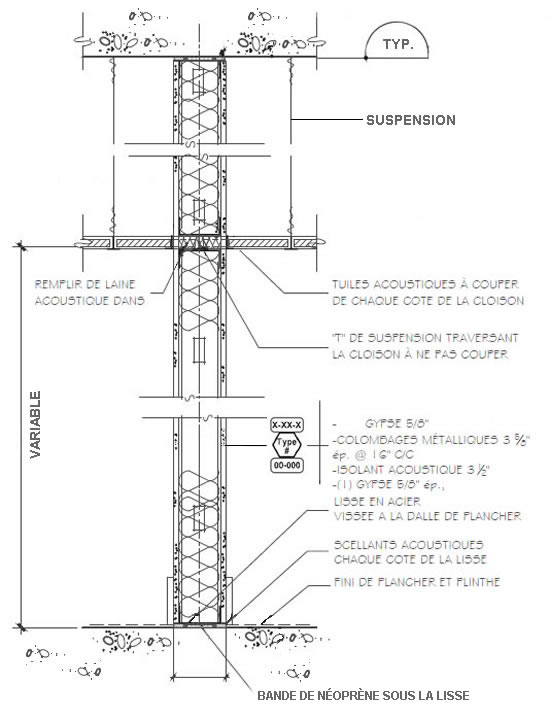

45- Cloison métallique dans l'entre-plafond construit par-dessus
une cloison metallique et les panneaux acoustiques
|

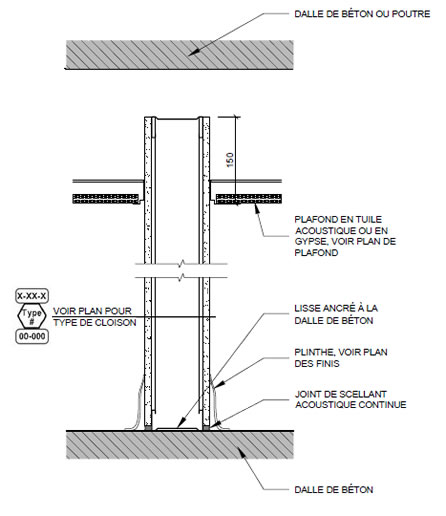

46- Cloison métallique finissant
à 6'' (150mm) au-dessus du plafond fini
|

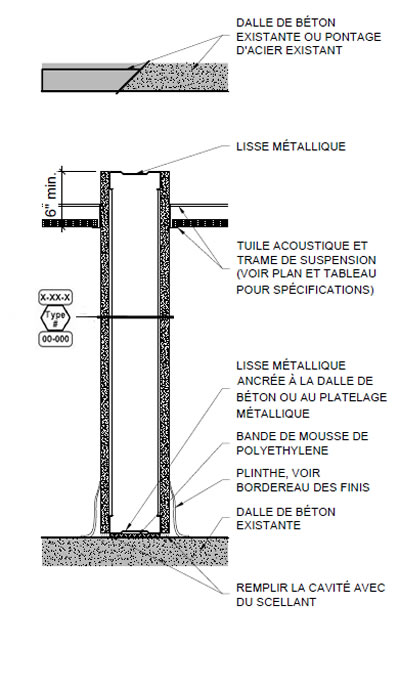

47- Cloison métallique finissant
à 6'' (150mm) au-dessus du plafond fini
|

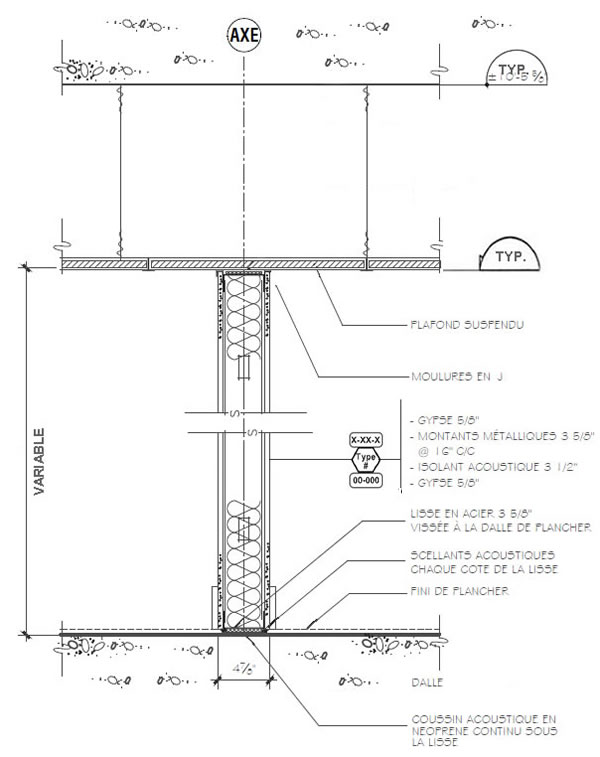

48- Cloison métallique finissant sous le plafond fini
|

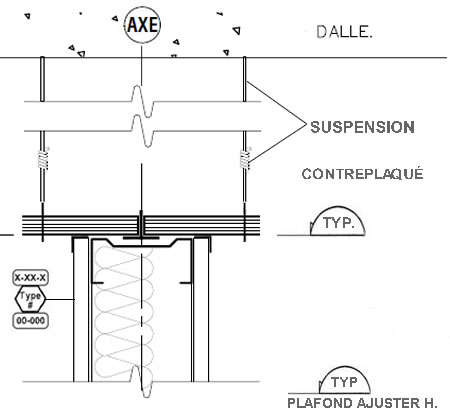

49- Cloison métallique suspendu dans l'entre-plafond
|
50- Entremise fixer dans la cloison métallique
à tous les 4' (1220mm) c/c de hauteur
|

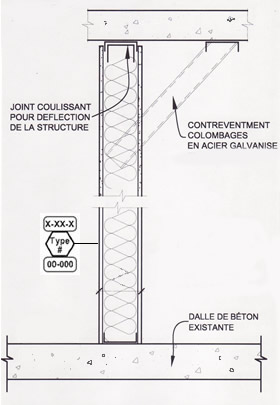

51-
Cloison métallique
avec contreventement de soutien
à tous les 4' (1220mm) c/c
|
|
